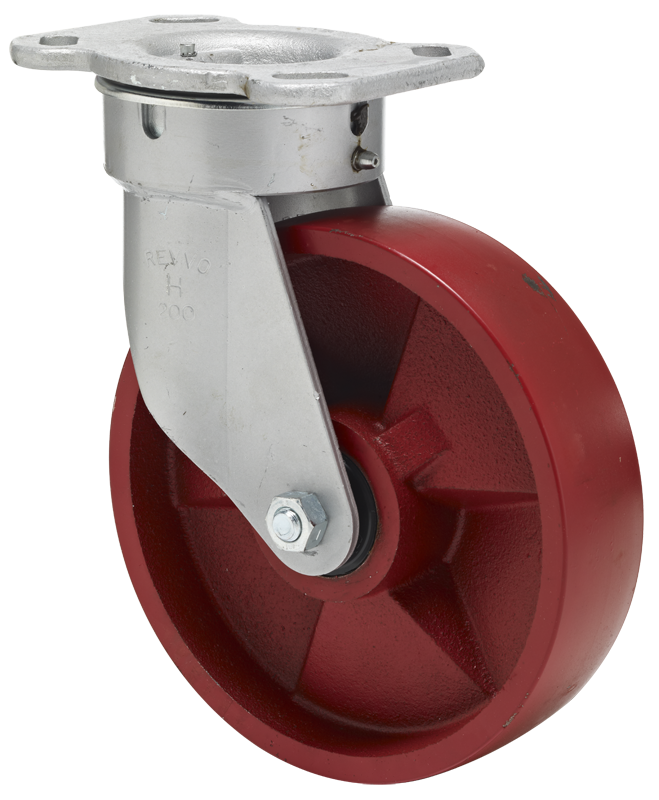

Zwenkwiel, 100 mm - 250 mm, 800 kg - 1240 kg

Artikelnummer: JFCN 2003 6100

JFCN 2003 6100

Technische data

Diameter 200 mm
Wiel breedte 45 mm
Naafbreedte 62 mm
Bouwhoogte 252 mm
Uitlading 66 mm
Diameter asgat 12 mm
Topplaat afmetingen 150 x 110 mm
Top plate diameter 10.5 mm
Afstand tussen de boutgaten 105 x 75,80 mm
Zwenkradius rem 160 mm
Draagvermogen 1150 kg
Gewicht 7.1 kg

Technische omschrijving

  • Gelaste stalen zwaarlast zwenkvork. Zwenklager met geharde kogelkrans uitgerust met smeernippel en dichtring.
  • Om een extra vierpunts-richtingsvastzetter te bestellen zie artikelnummer 2304-0612. Alleen voor Diameter 125 tot 250 mm.



Wiel

  • Gietijzeren wiel met twee diepgroefkogellagers

Varianten

Diameter Wiel breedte Naafbreedte Bouwhoogte Uitlading Diameter asgat Topplaat afmetingen Top plate diameter Afstand tussen de boutgaten Zwenkradius rem Draagvermogen Gewicht
JFCN 1003 6100 100 mm 50 mm 64 mm 152 mm 52 mm mm 150 x 110 mm 10.5 mm 105 x 75,80 mm mm 800 kg 2.2 g
JFCN 1253 6100 125 mm 50 mm 64 mm 177 mm 56 mm mm 150 x 110 mm 10.5 mm 105 x 75,80 mm 160 mm 800 kg 1.1 g
JFCN 1503 6100 150 mm 45 mm 62 mm 202 mm 59 mm 12 mm 150 x 110 mm 10.5 mm 105 x 75,80 mm 160 mm 910 kg 5.2 g
JFCN 2003 6100 200 mm 45 mm 62 mm 252 mm 66 mm 12 mm 150 x 110 mm 10.5 mm 105 x 75,80 mm 160 mm 1150 kg 7.1 g
JFCN 2503 6100 250 mm 54 mm 62 mm 303 mm 82 mm 16 mm 150 x 110 mm 10.5 mm 105 x 75,80 mm 160 mm 1240 kg 10.8 g
Reach compliant
Map
Rohs compliant
